UHPC超高性能混凝土的制作過程和UHPC在裝配式建筑中的應用

      UHPC凝固前流體良好的流動性，為的塑形提供了工藝支持，現代數字加工技術為模種制作創造提供了支撐。彈性高分子材料為模具制作，造型還原提供了工業化生產保證。從UHPC的分類出發，分析UHPC在裝配式建筑領域的應用前景，在此基礎上提出裝配式建筑用UHPC的質量控制指標體系，以期推動UHPC在裝配式建筑領域的應用。

      一、UHPC分類

      根據對UHPC應用現狀的調研，UHPC的主要應用工程類別及部位如下：

      1、橋梁工程，包括現澆橋面鋪裝、橋梁濕接縫、預制橋面板、橋面鋪裝、預制箱梁；

      2、建筑工程，包括建筑外墻裝飾板、小型預制構件（樓梯、陽臺）、裝配式預制構件節點連接；

      3、市政工程，包括預制蓋板、預制綜合管廊、基礎設施結構加固等。

      二、UHPC在裝配式建筑中的應用

      1、建筑外墻裝飾

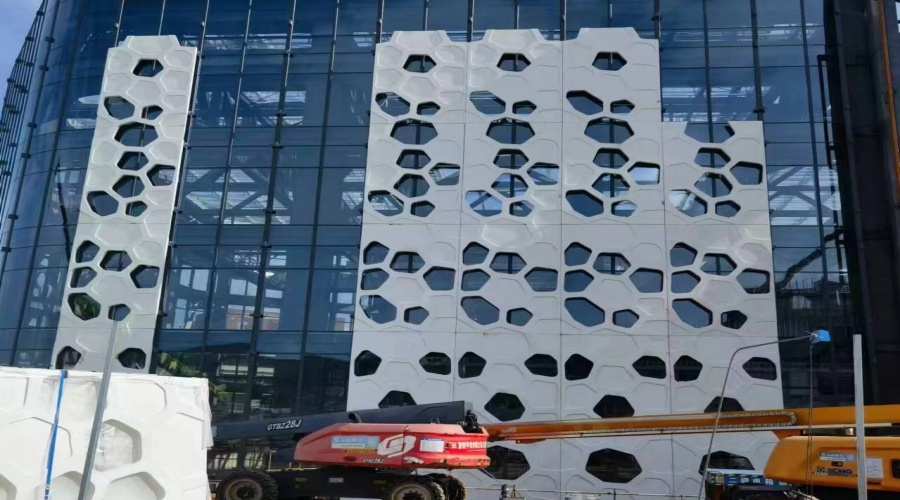

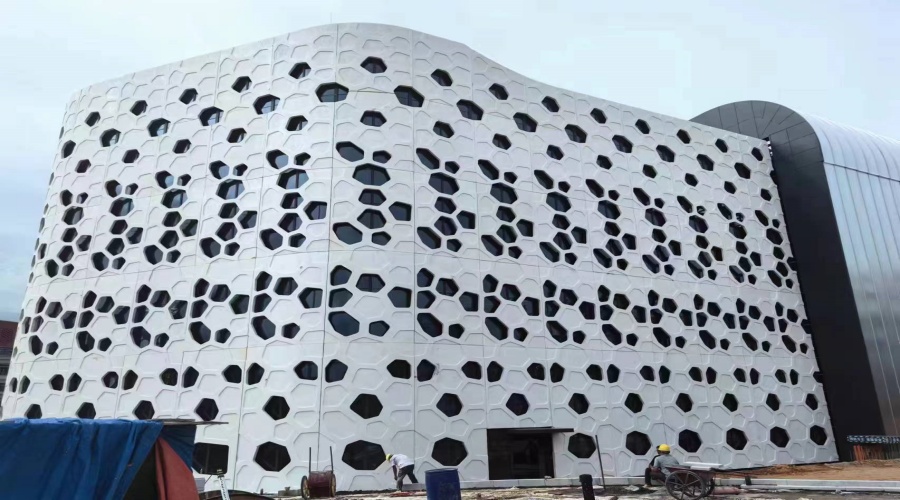

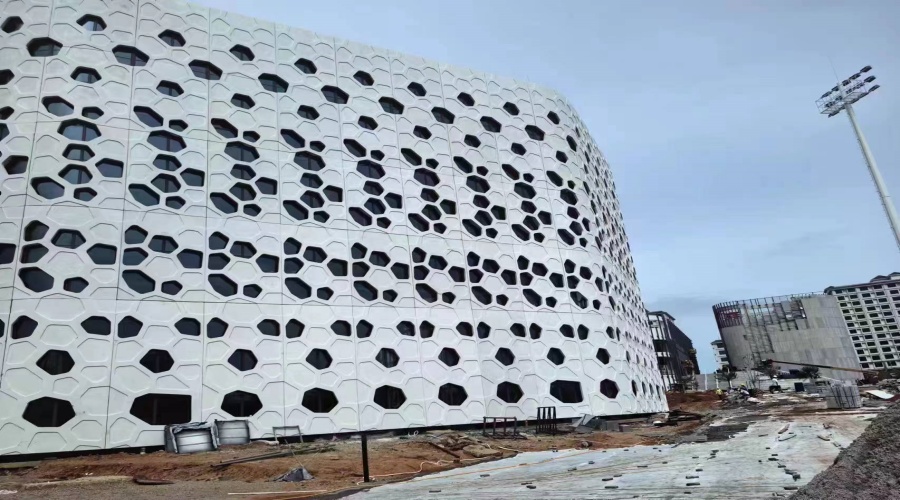

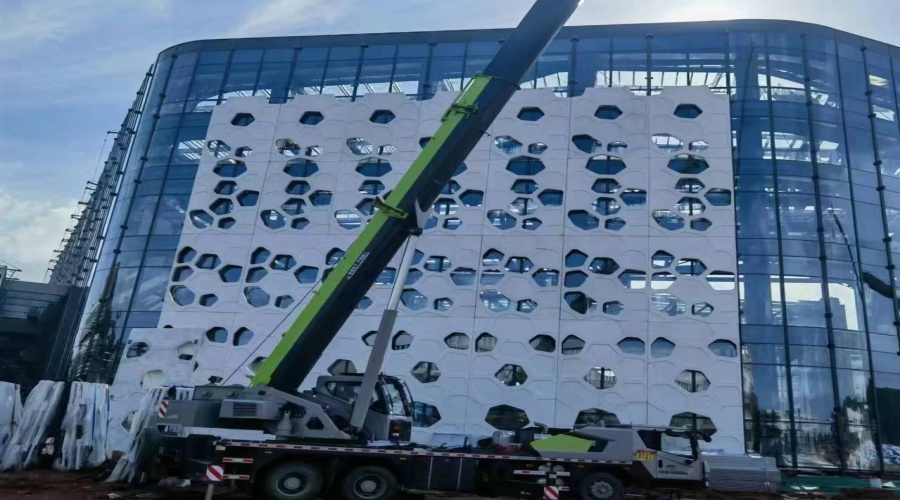

      UHPC用于建筑外墻裝飾是UHPC最重要也是最為廣泛的應用領域之一，包括鏤空幕墻、遮陽板、三明治保溫墻板、干掛或濕貼裝飾面板等。UHPC以其超高強度、超高韌性和超高耐久性，使其能夠在滿足結構承載力的要求下，減少結構橫截面的尺寸，做到輕質薄壁，讓建筑設計師可以突破材料的束縛，設計出輕盈優美的結構外形。以法國馬塞Marseille圣讓港的歐洲和地中海文化博物館（以下簡稱MuCEM）為例，其鏤空圍護幕墻由UHPC建造而成，制作精美。精致華麗的花紋體現了地中海文化和手工藝的悠久傳統，同時也突出展現了超高性能材料在建筑裝飾領域優越的綜合性能和巨大的應用潛力。

      雖然目前建筑外墻裝飾類UHPC更多地用于標志性和創意性建筑中以體現其藝術價值，但未來也可產業化生產各種類型的UHPC標準板，拓展其在裝配式建筑里的應用，發揮UHPC輕薄、耐久性好的優點。

      2、裝配式漿錨搭接

      對于裝配式混凝土結構，其核心是可靠的鋼筋連接技術。目前，除鋼筋套筒灌漿連接外，濕接縫連接的應用也比較多，而漿錨搭接是濕縫連接的一種，鋼筋漿錨搭接是指在預制混凝土構件中預留孔道，在孔道中插入需搭接的鋼筋，并灌注水泥基材料進行錨固的搭接方式。傳統的鋼筋漿錨搭接連接由于錨固材料強度的局限性以及與鋼筋間的握裹力不足，導致設計過程中鋼筋搭接過長，施工過程中易出現灌注不飽滿的問題，進而給裝配式混凝土結構的安全性帶來了巨大風險。UHPC具有超高的抗壓強度（通常≥120 MPa），與傳統的水泥基灌漿材料相比，強度提升50%以上，與鋼筋的黏結強度提升40%~80%，并可有效降低搭接長度，降低灌注不飽滿的風險。此外，采用UHPC作為鋼筋漿錨搭接連接的錨固材料能大幅提高預制構件連接處的承載能力，包括抗疲勞、抗震、抗裂性能以及耐久性，符合裝配式建筑“強節點、弱構件”的設計理念。

      3、裝配式預制構件

      UHPC制作的裝配式混凝土預制構件是UHPC在裝配式建筑結構中應用的另外一個重要方向，目前主要的裝配式UHPC預制構件包括各種風格形態的薄板薄壁預制陽臺、走道、樓梯等。國外也有部分標志性建筑探索了UHPC預制結構柱和結構梁的應用，如MuCEM歐洲地中海博物館中大量使用UHPC立柱作為結構支撐，立柱采用了三種形式：直立柱、Y型柱、N型柱。柱子的直徑（25~40 cm）與高度（2.89~8.79 m）都不同，最終形成80種不同的組合。但在裝配式建筑中采用UHPC預制構造柱還有成本過高的問題，若想發揮UHPC超高強度的優勢對構造柱進行截面尺寸削減可能會帶來結構剛度不足的風險。因此，UHPC預制柱和預制梁在裝配式建筑中的應用有待UHPC結構設計研究成果來做基礎。

     三、裝配式建筑用UHPC質量控制技術指標

      為了保證裝配式建筑用UHPC的質量，從拌和物性能、力學性能、收縮和抗氯離子滲透性能四個方面對裝配式建筑用UHPC質量控制指標進行了分析。

      1、拌和物性能指標

      UHPC拌和物的流動性和黏性對其在工程中的施工性能具有較大的影響[7]。不同UHPC的對比試驗結果表明：當UHPC擴展度低于550mm時，拌和物狀態偏黏稠，拌和物成型時無法自密實，需要振動；當UHPC的擴展度在750~850mm時，拌和物流動性較好；而UHPC擴展度高于850mm時，拌和物狀態較稀，鋼纖維容易出現離析現象。因此，對于裝配式建筑節點連接用的UHPC，擴展度建議在750~850mm范圍內，而外墻裝飾和裝配式預制構件生產用的UHPC，擴展度也不宜低于650mm。

      對于含鋼纖維的UHPC，目前沒有有效的方法表征流變性，現有的流變儀測試裝置所測得的黏度系數并不準確。擴展時間則在一定程度上表征了其黏性。不同UHPC的對比試驗結果表明：在滿足650~850mm擴展度要求的條件下，擴展時間宜控制在3~10s；當擴展時間大于10s時，漿體黏性過大，不利于澆筑密實。擴展度經時損失的時間間隔可以根據實際工程確定，擴展度經時損失不宜大于100mm，經時損失過大的UHPC表面容易結皮，不利于施工。

      2、力學性能指標

      UHPC的力學性能指標主要包括抗壓強度、彈性模量、抗彎強度以及抗拉性能。裝配式建筑中結構類UHPC的用途與橋梁等工程中相近，技術指標要求一致，裝飾類UHPC的力學性能指標要求總體稍低。

      3、抗壓強度

      調研發現，市場上UHPC的抗壓強度多分布在100~160MPa范圍內，其中以120~150 MPa的產品居多，也有少部分UHPC的抗壓強度大于180MPa。裝飾類UHPC由于通常使用合成纖維代替鋼纖維，整體力學性能有所下降，通常在100~120MPa范圍內。因此，建議裝配式建筑用結構類的UHPC的抗壓強度不低于120MPa。從結構設計角度，120MPa的抗壓強度完全滿足建筑要求，強度過高會增加材料成本。裝配式建筑用裝飾類UHPC的抗壓強度不低于100MPa，以保證裝飾類UHPC纖維選擇的多樣性。

       4、彈性模量

      UHPC的彈性模量多分布在40~55GPa范圍內，其中結構類UHPC大多在40~55GPa范圍內，裝飾類UHPC大多在40~50GPa范圍內。因此，建議結構類UHPC的彈性模量不低于45 GPa，裝飾類UHPC的彈性模量不低于40GPa。

      四、UHPC在裝配式建筑中應用的局限性

      雖然UHPC在部分裝配式預制構件如預制陽臺、走道、樓梯等中有了一定的應用，并且UHPC裝配式節點連接技術也已開始試點應用，但UHPC想要在裝配式建筑中推廣，需推進其在裝配式預制梁、柱中的應用。然而，從耐久性來講，裝配式結構建筑的服役環境通常為一般環境，對混凝土的耐久性能要求并不嚴格，非特殊情況下并不需要UHPC很高的耐久性能；從結構設計來講，UHPC的力學性能對于裝配式結構預制構件的富余量較大，盡管在設計過程中也可以通過降低構件自重來變相降低UHPC的成本，但受制于結構剛度問題而不能使構件過于輕質。據調研，目前應用于工程中的結構類UHPC價格在6 000~10 000元/m3，其成本為普通C40混凝土的10倍以上。總體而言，現階段裝配式建筑中大量使用UHPC的性價比太低，其推廣應用有賴于UHPC成本的降低、全生命周期成本的核算和設計理論體系的完善。

       廣東飾紀上品UHPC生產廠家，是一家致力于建筑新型預制混凝土外墻體系研發、設計、生產、安裝的專業幕墻施工公司。公司擁有多條從國外引進的高端UHPC和GRC生產線、大型干燥設備、鋼結構轉換層生產線以及三維數控模具制作設備等全套生產設備，生產設計人員均具有豐富的質量管理和生產操作經驗。長年承接UHPC工程裝修，歡迎有需要的客戶來電咨詢。

本文出自廣東飾紀上品建材科技有限公司，轉載請注明出處！

更多關于GRG、GRC、UHPC相關資訊，請咨詢：http://www.xmhaier.cn/，24小時熱線電話：199-0283-4161！
